UV8580
产品介绍:
UV8580是专门用于光学元器件的紫外固化光学环氧胶。本树脂固化后具有良好的粘接特性、耐冷热冲击并且收缩率低。本产品可在UV光源照射下固化，但为了获取最佳的光学特性，在完成UV固化之后，建议进行加热150℃/60分钟的热固化过程。 产品特色：本胶水在固化过程中体积收缩率低。本胶粘剂可应用在光电器件的粘接，并适合与诸如 FibKey M-1006等型号自动点胶机配套使用。本环氧树脂在玻璃、金属和ITO 等材质上具有良好粘接性。本紫外胶具有极低的收缩率。本UV胶为无溶剂型环氧树脂。本产品符合 RoHS 。

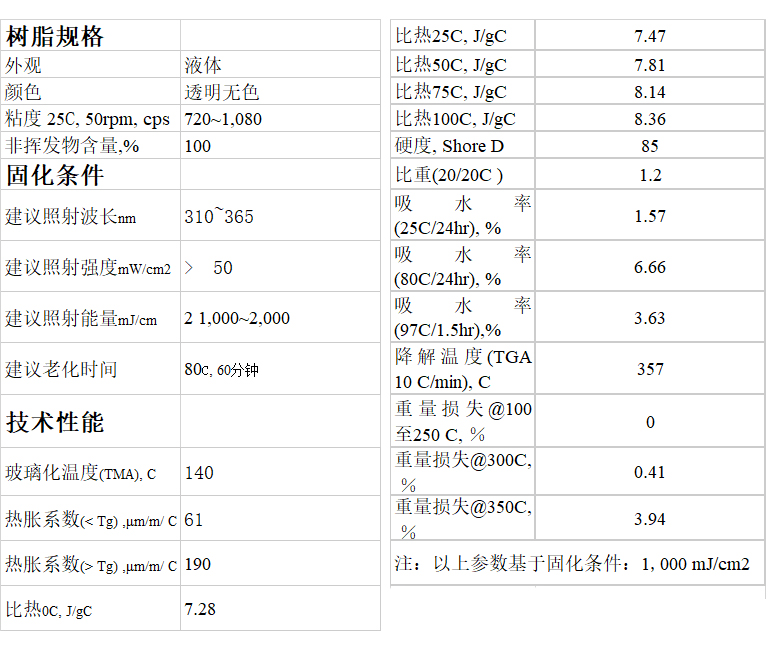

产品性能：（固化工艺：1000 mJ/cm2 + 80℃ / 60min）
| 外观 | 液体 |
| 颜色 | 透明无色 |
| 粘度 25 ℃ , 50rpm, cps | 720~1,080 |
| 非挥发物含量 ,% | 100 |
| 比重 (20/20 ℃ ) | 1.2 |
| 建议照射波长 nm | 310~365 |
| 建议照射强度 mW/cm² | > 50 |
| 建议照射能量 mJ/cm² | 1,000~2,000 |
| 建议老化时间 | 80 ℃ , 60 分钟 |
| 玻璃化温度 (TMA), ℃ | 140 |
| 热胀系数 (< Tg) , μ m/m/ ℃ | 61 |
| 热胀系数 (> Tg) , μ m/m/ ℃ | 190 |
| 比热 0 ℃ , J/g ℃ | 7.28 |
| 比热 25 ℃ , J/g ℃ | 7.47 |
| 比热 50 ℃ , J/g ℃ | 7.81 |
| 比热 75 ℃ , J/g ℃ | 8.14 |
| 比热 100 ℃ , J/g ℃ | 8.36 |
| 硬度 , Shore D | 85 |
| 吸水率 (25 ℃ /24hr), % | 1.57 |
| 吸水率 (80 ℃ /24hr), % | 6.66 |
| 吸水率 (97 ℃ /1.5hr),% | 3.63 |
| 降解温度 (TGA 10 ℃ /min), ℃ | 357 |
| 重量损失 @ 100 至 250 ℃ , % | 0 |
| 重量损失 @300 ℃ , % | 0.41 |
| 重量损失 @350 ℃ , % | 3.94 |
