OPT8347
产品特色：
- 8347的固化剂不会有吸湿和结块的缺点
- 胶水能在室温状态下快速硬化
- 具有良好的光学特性
- 固化后表面光泽、有优异的透光性能
- 8347的固化物对于水气或者水分具有良好的抵抗能力
- 本产品固化后，表面不会有雾面和油腻的现象发生
产品介绍:
8347为低温快速固化的双组分环氧树脂胶水。本胶水具有良好的操作性，固化后表面光泽度良好，并具有好的粘接强度。 8347可应用在塑料，陶瓷，玻璃和金属的粘接。由于在室温下可以快速固化，8347具有广泛的用途，比如在高功率光纤激光器QBE实现石英与黄铜的粘接。在使用本产品时，请注意在粘接前应将待粘接物体表面清洁干净，并在混合时，注意精确控制混合比，以产生好的特性。

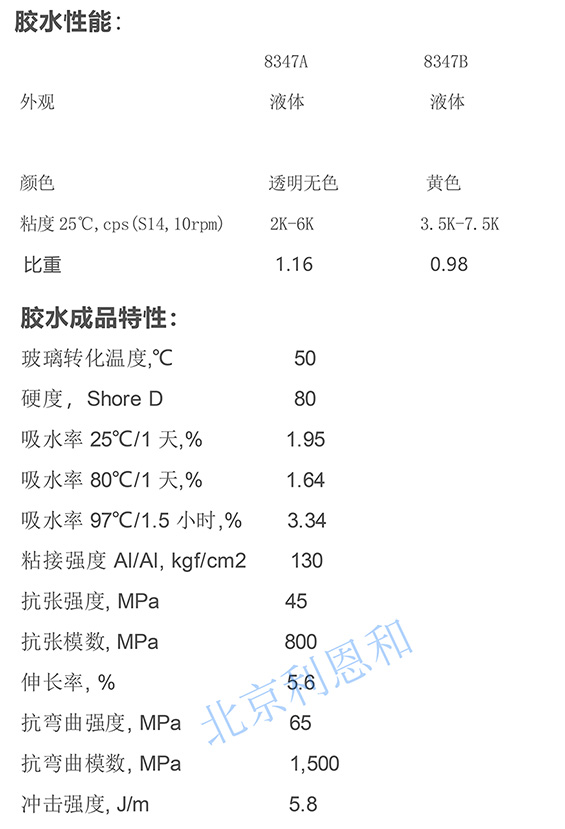

胶水性能
| 型号 | 8347A | 8347B |
|---|---|---|
| 外观 | 液体 | 液体 |
| 颜色 | 透明无色 | 黄色 |
| 粘度 25℃, cps (S14, 10rpm) | 2K-6K | 3.5K-7.5K |
| 比重 | 1.16 | 0.98 |
固化条件
| 混合比例（A：B重量比） | 1:1 |
|---|---|
| 混合后可使用时间, 25℃ | 5分钟 |
| 表干时间 25℃ | 3小时 |
| 完全固化时间 25℃ | 7天 |
胶水成品特性
| 玻璃转化温度, ℃ | 50 | |
|---|---|---|
| 硬度, Shore D | 80 | |
| 吸水率 25℃/1天, % | 1.95 | |
| 吸水率 80℃/1天, % | 1.64 | |
| 吸水率 97℃/1.5小时, % | 3.34 | |
| 粘接强度 Al/Al, kgf/cm2 | 130 | |
| 抗张强度, MPa | 45 | |
| 抗张模数, MPa | 800 | |
| 伸长率, % | 5.6 | |
| 抗弯曲强度, MPa | 65 | |
| 抗弯曲模数, MPa | 1,500 | |
| 冲击强度, J/m | 5.8 | |

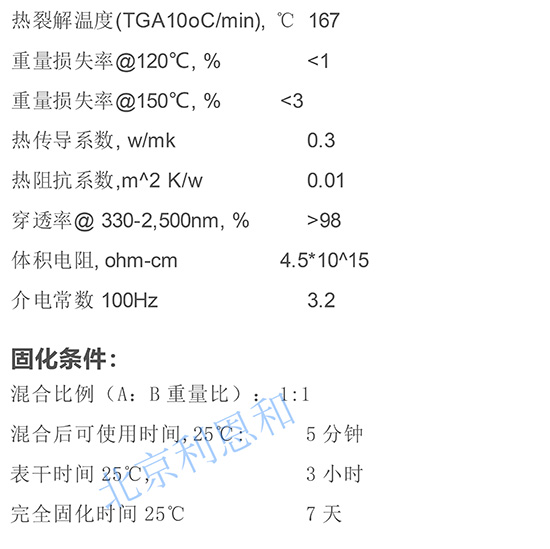

| 热裂解温度(TGA10oC/min), ℃ | 167 | |
| 重量损失率@120℃, % | <1 | |
| 重量损失率@150℃, % | <3 | |
| 热传导系数, w/mk | 0.3 | |
| 热阻抗系数,m^2 K/w | 0.01 | |
| 穿透率@ 330-2,500nm, % | >98 | |
| 体积电阻, ohm-cm | 4.5*10^15 | |
| 介电常数 100Hz | 3.2 | |
储藏条件：
8347应存放在阴凉的处所。本胶水及其固化剂在阳光下会有黄变现象。本产品含有胺类，操作者能够在使用完毕后尽速盖上盖子，杜绝任何的湿气。在未开启原包装，25℃的储放条件下，产品的保存期限至少可达一年。
